TOP253MN

增强),集成的离线切换器与先进的特性集和扩展的功率范围

BOB体育平台下载
电视
数据表
下载 查看PDF

产品详细信息

描述:

TOPSwitch-HX是一个高度集成的单片离线切换器IC为离线电源而设计的。TOPSwitch-HX集成电路使195 W电源设计,同时提供所有负载条件下效率高。TOPSwitch-HX还提供了很好的性能在低负荷和备用(空载)操作。的TOPSwitch-HX家庭允许设计师来满足效率要求新的节能标准。创新和专有特性使设计紧凑的和成本有效的开关电源,同时降低整体设计周期和系统成本。的TOPSwitch-HX家庭还使电源的设计和强大的功能和提供增强的安全特性,比如输出过压保护、过载能力限制和滞后热保护。

降低系统成本,提高设计的灵活性

  • 多模操作负载效率最大化
  • 新eSIP-7C和eSIP-7F包建立在π与高功率和高可靠性方案的经验
  • 不需要散热器35 W (48 W 230伏)使用P G和M包
  • 输出过压保护(OVP)是用户可编程的自锁/ non-latching关闭快速交流重置
  • 行欠压(紫外线)检测防止断开故障
  • 行过电压(OV)关闭延伸线波动极限
  • 准确的可编程电流限制
  • 优化前馈的线纹波抑制
  • 132千赫频率(254 y - 258 y和所有E包)降低变压器和电源大小(一半频率选择视频应用程序)BOB体育平台下载
  • 紧我2f参数公差降低系统成本
  • 频率抖动减少EMI滤波器成本
  • 散热片连接到源低EMI
  • 改善双方提供< 3%的短路最大功率和开环故障条件
  • 准确的滞后热恢复不需要重置自动关机功能
  • 完全集成的软启动的最小启动压力
  • 扩展之间的爬电排水和所有其他别针改进现场可靠性

)——节能

  • 能源效率在整个负载范围
  • 空载消费
    • 少于200 mW 230 VAC
  • 备用电源输入1 W
    • > 600 mW输出在110伏交流电输入
    • > 500 mW输出在265伏交流电输入

eSIP (E)包(eSIP包信息)

  • 低junction-to-case热阻抗(每瓦2°C)
  • 低高度是理想的适配器,空间是有限的
  • 简单clip-mounted散热片可以减少生产成本

BOB体育平台下载应用程序:

  • 液晶显示器
  • 个人电脑
  • 小服务器
  • 笔记本电脑适配器
  • 机顶盒
  • 数字电视
  • 打印机
  • DVD播放器和录音机
  • 联合包裹
  • 视频游戏
  • 宽带调制解调器
  • 手机适配器
  • 音频放大器

规范

规范
输出功率(Max)——开放的框架,230 v 25.00 W
输出功率(Max)封闭,230 v 15.00 W
输出功率(Max)封闭,大学 9.00 W
输出功率(Max)——开放的框架,大学 15.00 W
开关频率(max) 66千赫
击穿电压 700 V
电压,输入(分钟) 85 V
电压,输入(Max) 265 V
双方&过电压响应 双方
双方阈值 5.8

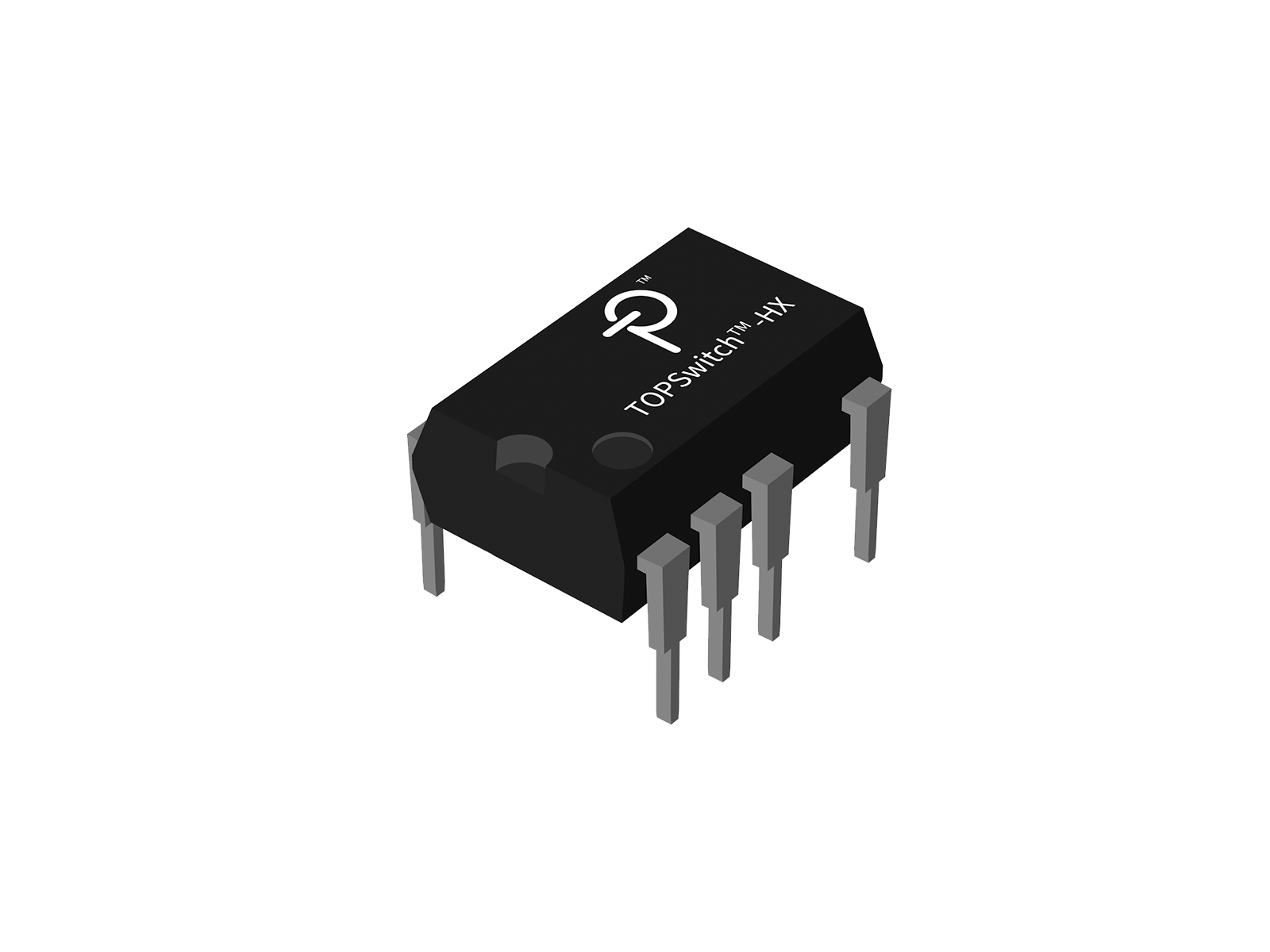

集成电路方案 SDIP-10C
内部开关 是的
越来越多的类型 通孔
超高温反应 滞后
温度-操作(最低) -40°C
温度-操作(最大) 150°C
控制方案 二次侧
控制功能
目前可选择的限制
频率抖动
软启动
双方/闭锁错误响应
开/关控制
保护功能
输出欠压
超温
输出过压
输出短路
开环输出
输出过载
远程关闭
拓扑结构 回扫
产品子类型 PMIC
二次反应 双方
